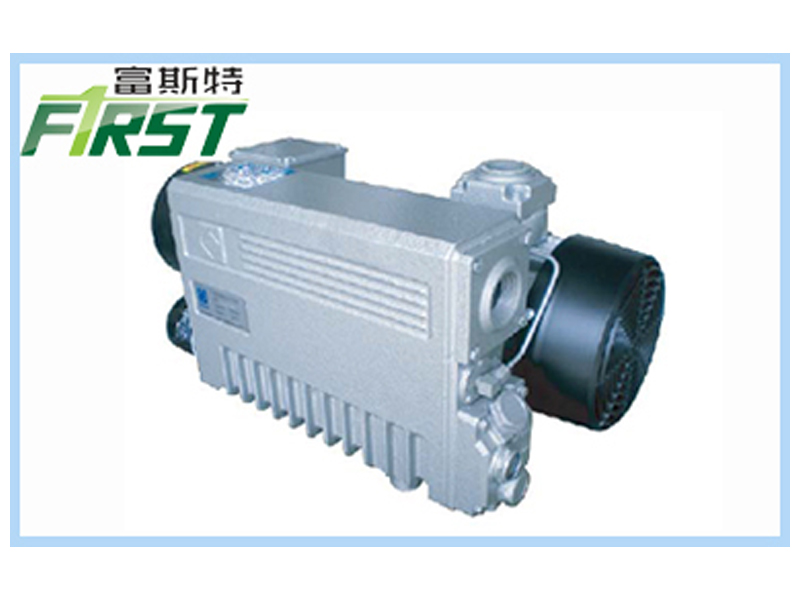

FX-202單級泵
在帶有吸氣閥和排氣閥的圓形泵體(定子)內，裝有一個偏心轉子在轉子槽中靠離心力運動的三片葉片，這些葉片將泵分隔成三部分，它們的容積隨著轉子的轉動，周期性地變化，完成氣體的抽吸、壓縮、排除過程，從而使抽吸口處的氣體被抽吸，形成真空。
客服咨詢
- 產品中心
- 直聯旋片泵 手提式旋片泵(雙級泵） 單級油泵 零配件圖片 RX型羅茨真空泵
產品規格

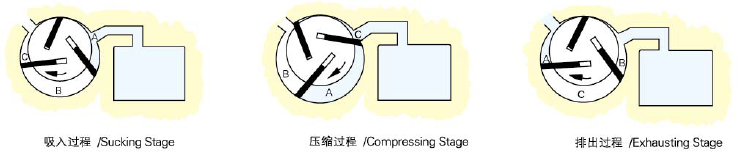

一、真空原理：
在帶有吸氣閥和排氣閥的圓形泵體(定子)內，裝有一個偏心轉子在轉子槽中靠離心力運動的三片葉片，這些葉片將泵分隔成三部分，它們的容積隨著轉子的轉動，周期性地變化，完成氣體的抽吸、壓縮、排除過程，從而使抽吸口處的氣體被抽吸，形成真空。
??二、真空泵性能：
??*好 真空度高，可小于0.5毫巴
??*抽速高
??*工作噪音低，可小于62分貝
??*水蒸氣抽除能力強
??*環保，泵內裝有油霧消除器，能除去排出氣體中的99.99%的油
??*結構緊湊，設計科學合理，輕便，易于安裝在工業系統中
??三、應用范圍：
??1、包裝、粘貼
??各種食品、金屬件及電子元件的真空或惰性氣體包裝
??照片、廣告紙的粘貼
??2、吊運、輸送、吸持，裝卸
??玻璃板的吊運
??木版、塑料板的吸持
??非磁性件的裝卸
??造紙和印刷工業中，紙和紙板的裝卸，輸送
??粉狀材料的輸送
??3、干燥、除氣、浸漬
??電子元器件的干燥、浸漬
??鑄模、涂料、真空爐的除氣
??4、其他
??實驗室裝置
??醫療裝置
??氟利昂的回收
??真空熱處理
Item Item | FX-10 | FX-21 | FX-25 | FX-40 | FX-63 |
額定抽速 Rate speed (m3/hr) | 10 | 21 | 25 | 40 | 63 |
好 壓力 Ultimate pressure (mbar) | 0.1-0.5 | 0.1-0.5 | 0.1-0.5 | 0.1-0.5 | 0.1-0.5 |
噪音Noise dB (A) | 61 | 62 | 60 | 64 | 65 |
工作溫度 Work temperature (℃) | 81 | 82 | 82 | 83 | 84 |
用油量 Oil consumption ( L) | 0.5 | 0.5 | 0.5 | 1.5 | 2 |
水蒸汽允許壓力 Vapor permitted pressure (mbar) | 40 | 40 | 40 | 40 | 40 |
水蒸汽抽除率 Suction rate of vapor ( kg/h) | 0.15 | 0.3 | 0.4 | 0.6 | 1 |
進氣口螺紋 Whorl of inlet (Inch) | Rp3/4” | Rp3/4” | Rp3/4” | Rp1 1/4” | Rp1 1/4” |
排氣口螺紋 Whorl of outlet (Inch) | Rp1 1/4” | Rp1 1/4” | |||
電機功率 Motor rated power (kW) | 0.37 | 0.75 | 1.1 | 1.1 | 1.5 |
轉速 Motor rated rotating speed(rpm) | 1440 | 2880 | 2880 | 1440 | 1440 |
重量 Total weight (kg) | 17 | 18 | 19 | 48 | 58 |
尺寸Dimension ( cm) | 65X30X26 | 65X43X29.5 |
Item | FX-160 | FX-202 | FX-250 | FX-302 |
額定抽速 Rate speed (m3/hr) | 160 | 202 | 250 | 302 |
好 壓力 Ultimate pressure (mbar) | 0.1-0.5 | 0.1-0.5 | 0.1-0.5 | 0.1-0.5 |
噪音 Noise dB (A) | 71 | 73 | 73 | 75 |
工作溫度 Work temperature (℃) | 65 | 72 | 81 | 83 |
用油量 Oil consumption ( L) | 5 | 5 | 7 | 7 |
水蒸汽允許壓強 Vapor permitted pressure (mbar) | 40 | 40 | 40 | 40 |
水蒸汽抽除率 Suction rate of vapor ( kg/h) | 2.5 | 4 | 4.5 | 5 |
進氣口螺紋 Whorl of inlet (Inch) | Rp2” | Rp2” | Rp2” | Rp2” |
排氣口螺紋 Whorl of outlet (Inch) | Rp2” | Rp2” | Rp2” | Rp2” |
電機功率 Motor rated power (kW) | 4 | 4.8 | 5.5 | 7.5 |
轉速 Motor rated rotating speed (rpm) | 1440 | 1440 | 1440 | 1440 |
重量 Total weight (kg) | 157 | 157 | 195 | 211 |
尺寸 Dimension ( cm) | 85.5X49.5X43.5 | 85.5X49.5X43.5 | 98X56X44 | 101X56X44 |
